Éclairage sur rail

L'éclairage sur rail est un système d'éclairage modulaire extrêmement flexible qui vous permet d'éclairer facilement plusieurs endroits tout en n'ayant qu'un seul point de raccordement électrique. À partir de ce point de raccordement, vous créez une configuration composée d'une chaîne de rails. Ces rails peuvent être reliés par un connecteur droit, un coin ou un T. Cela vous permet d'atteindre facilement tous les coins possibles de votre pièce.

ll n'est pas nécessaire de couper ou de casser les rails, car vous les placez contre le plafond. Vous pouvez également équiper les rails d'une suspension. Pratique pour les plafonds très hauts ou inégaux. Vous placez autant de spots que vous le souhaitez sur le rail et vous pouvez orienter chacun d'entre eux séparément. Vous pouvez ainsi éclairer des endroits importants tels qu'une table de salle à manger, un évier de cuisine, un coin télé, un tableau ou une œuvre d'art. Les possibilités sont infinies. Sur un rail, vous pouvez également raccorder d'autres luminaires, tels que des suspensions, à l'aide d'un connecteur.

L'éclairage sur rail s'adapte à tout type d'intérieur, de l'industriel au très minimaliste.

Lancez-vous ! Configurez votre éclairage sur rail monophasé !

Nous vous conseillons de faire un schéma de la configuration souhaitée. Pour ce faire, il est utile de savoir exactement de quels éléments se compose l'éclairage sur rail. Téléchargez notre Track Lighting e-book ci-dessous pour une vue d'ensemble et une explication complète. Une fois votre schéma terminé, nos experts en éclairage de Track Lighting Service vérifieront quel est le meilleur côté pour la mise à la terre. Une fois cette étape terminée, vous pourrez ajouter le nombre de rails, l'alimentation électrique, les connecteurs et les spots en trois étapes pratiques.

Où se trouve la mise à la terre ?

Tous les composants d'un système d'éclairage sur rail contiennent des conducteurs et une mise à la terre. La mise à la terre se trouve d'un côté du rail et il est donc important de savoir de quel côté se trouve la mise à la terre dans votre configuration. Vous devez en tenir compte lors de l'élaboration de votre configuration afin d'obtenir les bons composants. Cela concerne principalement les connecteurs en L et les connecteurs en T. Ce n'est que lors de la configuration d'un rail droit sans coude qu'il n'est pas important de tenir compte de la mise à la terre.

Étape 1 : Choisissez vos rails et votre alimentation

Chaque rail mesure 143 cm sans entretoise ni embout. A la fin d'une configuration, vous utilisez un embout. L'embout est inclus en standard et ne doit pas être commandé séparément. Un rail peut être raccourci à la taille de votre choix à l'aide d'une scie à métaux. Chaque rail possède une mise à la terre d'un côté, en fonction de l'alimentation électrique choisie. Avec une « double alimentation », il n'est pas important d'en tenir compte. Avec une alimentation simple, vous devez choisir si la mise à la terre est à gauche ou à droite.

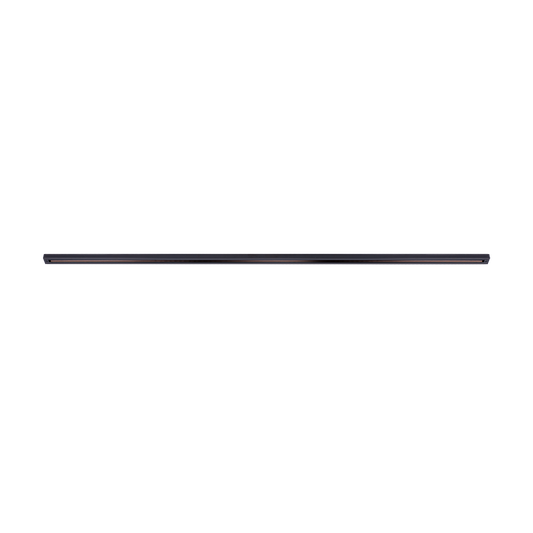

-15% Track rail Lex 143 cm - 1 fase | black
Rail de voie Lex 143 cm - 1 phase | noir
Prix habituel 38,-
Prix habituel 45,- Prix de vente 38,-

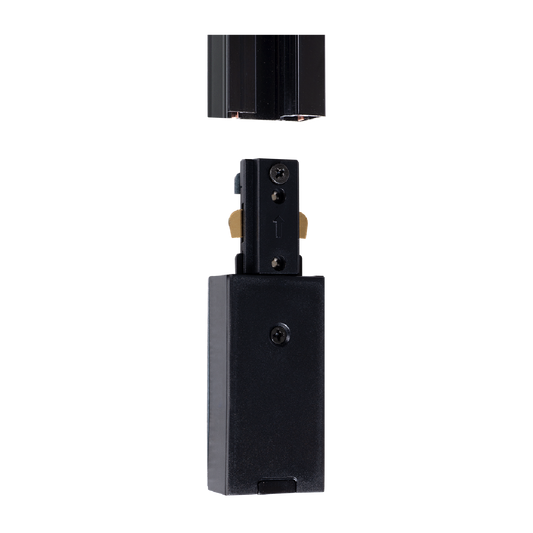

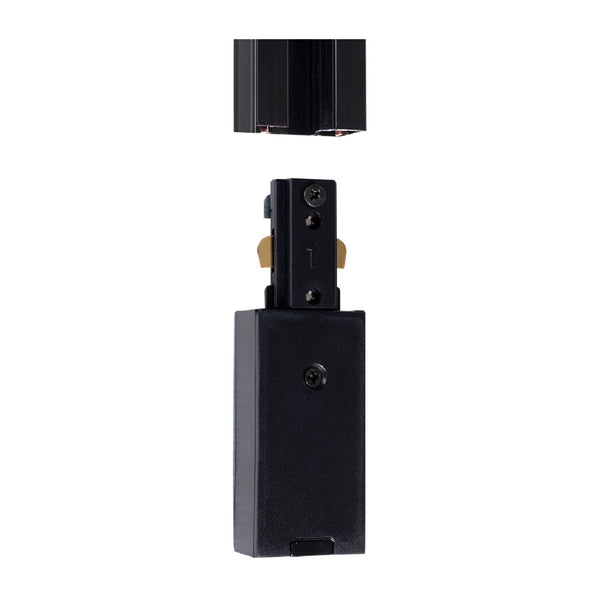

-25% Track feeder Lex single - left
Chargeur de rail Lex simple | noir
Prix habituel 6,-
Prix habituel 8,- Prix de vente 6,-

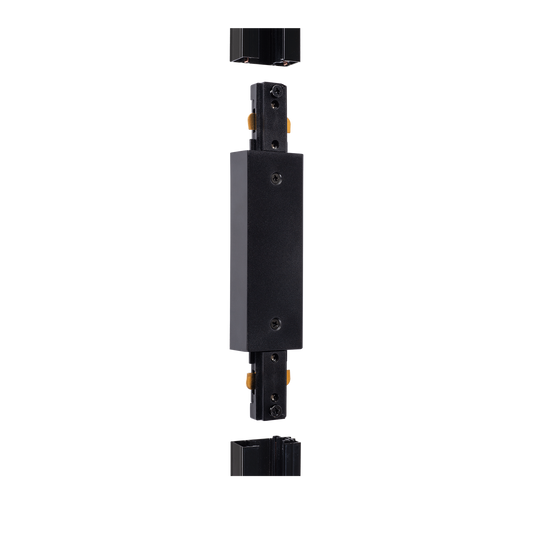

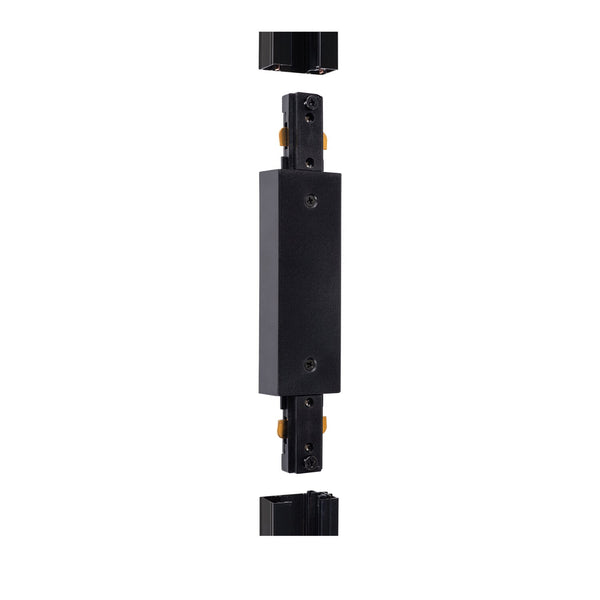

-20% Track feeder Lex double
Chargeur de rail Lex double | noir
Prix habituel 8,-
Prix habituel 10,- Prix de vente 8,-
-15% Track rail Lex 143 cm - 1 fase | white
Rail de voie 143 cm - 1 fase | blanc
Prix habituel 38,-
Prix habituel 45,- Prix de vente 38,-

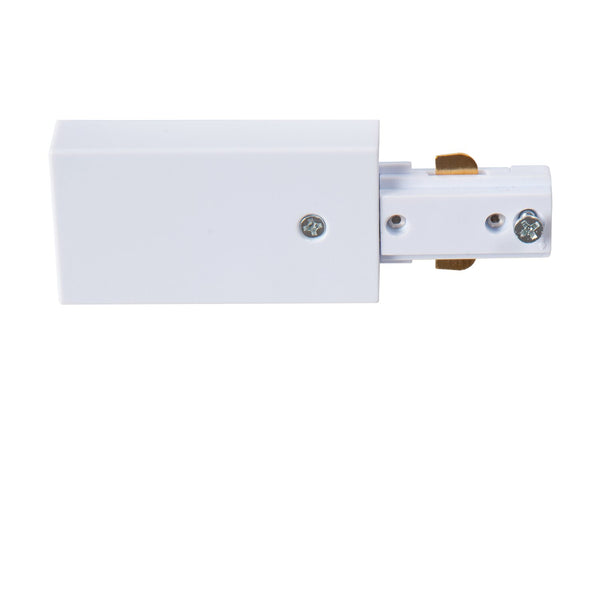

-25% Track feeder Lex single | white
Chargeur de rail Lex simple | blanc
Prix habituel 6,-
Prix habituel 8,- Prix de vente 6,-

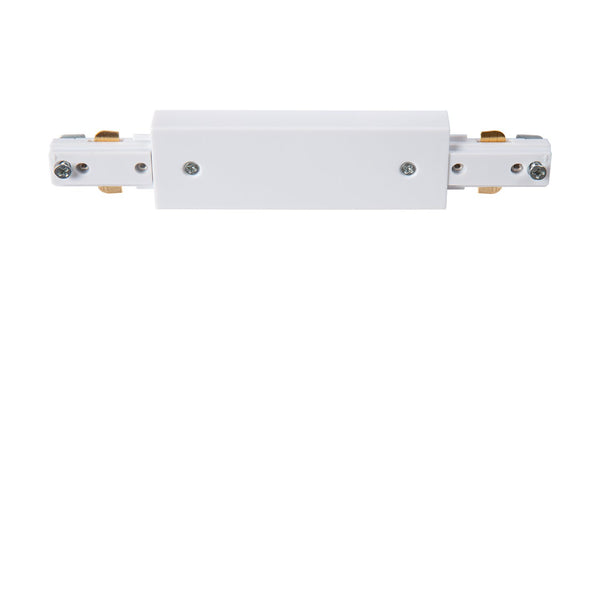

-20% Track feeder Lex double | white
Chargeur de rail Lex double | blanc
Prix habituel 8,-
Prix habituel 10,- Prix de vente 8,-
Étape 2 : Raccordez les rails à l’aide de connecteurs

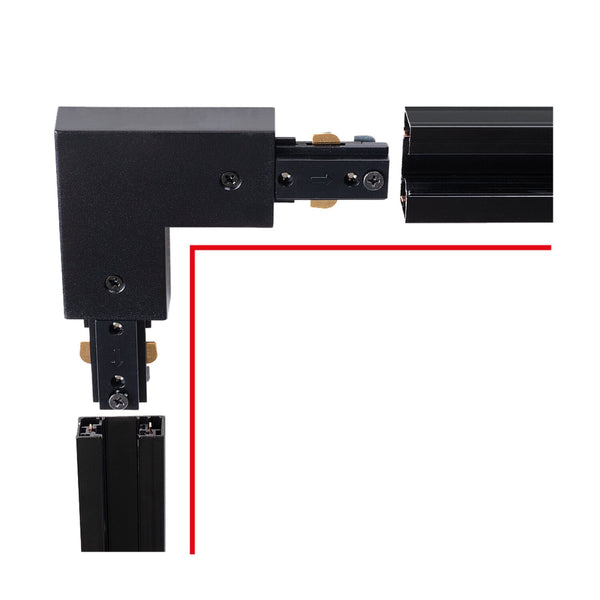

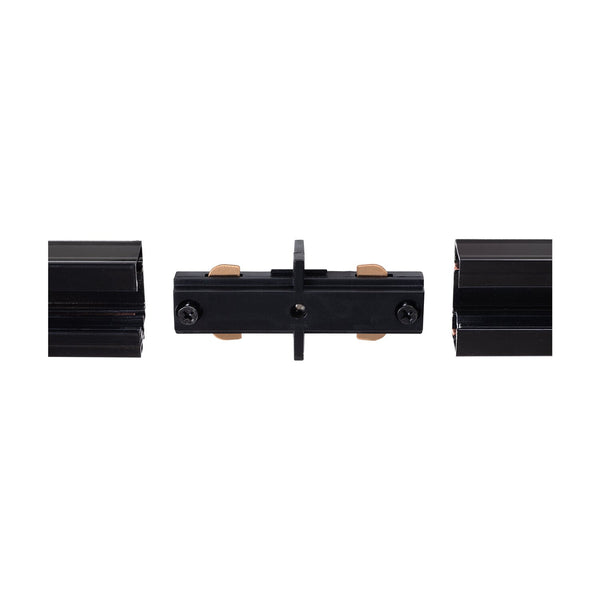

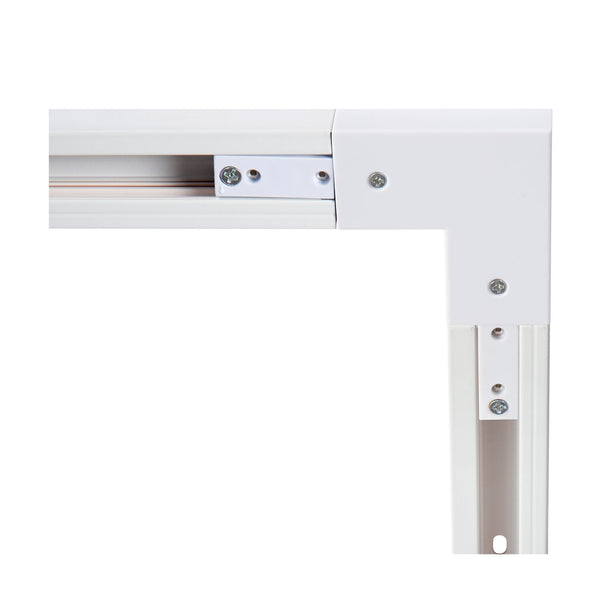

Dans la deuxième étape, nous allons raccorder les rails à l'aide de connecteurs. Les plus utilisés sont le connecteur « droit » et le connecteur en « L ». Un connecteur « droit » permet de relier 2 rails en ligne droite. Ce connecteur allonge votre configuration de 0,5 cm. Utilisez des connecteurs en L si vous souhaitez prendre un angle de 90 degrés à gauche ou à droite. Il existe 2 types de connecteurs en L : extérieur et intérieur. En fonction de la manière dont la mise à la terre est effectuée, vous aurez besoin de l'un de ces deux types de connecteurs. Un connecteur en L allonge votre configuration de sept centimètres de chaque côté.

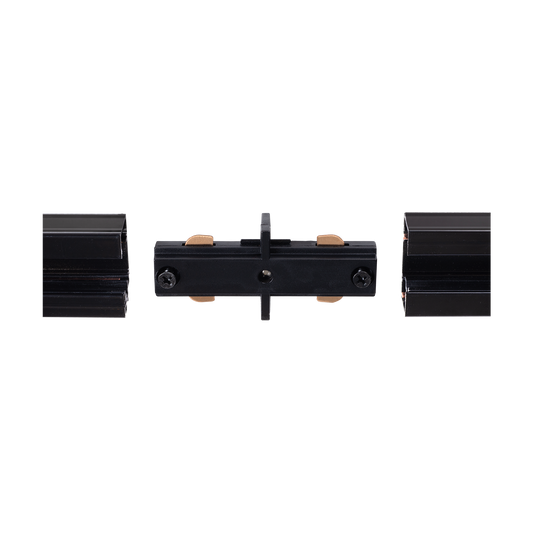

-25% Track connector Lex - straight
Connecteur de rail Lex - droit | noir
Prix habituel 3,-
Prix habituel 4,- Prix de vente 3,-

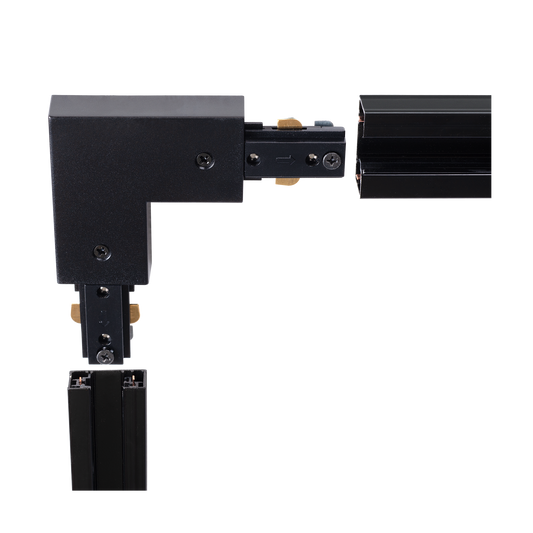

-20% Track connector Lex - L shape inside
Connecteur de rail Lex - Angle L&R | noir
Prix habituel 8,-
Prix habituel 10,- Prix de vente 8,-
-16% Track connector Lex - straight | white
Track connector Lex - straight | white
Prix habituel 5,-
Prix habituel 6,- Prix de vente 5,-
-20% Track connector Lex - L/r shape duo | white
Connecteur de rail Lex - Angle L&R | blanc
Prix habituel 8,-
Prix habituel 10,- Prix de vente 8,-

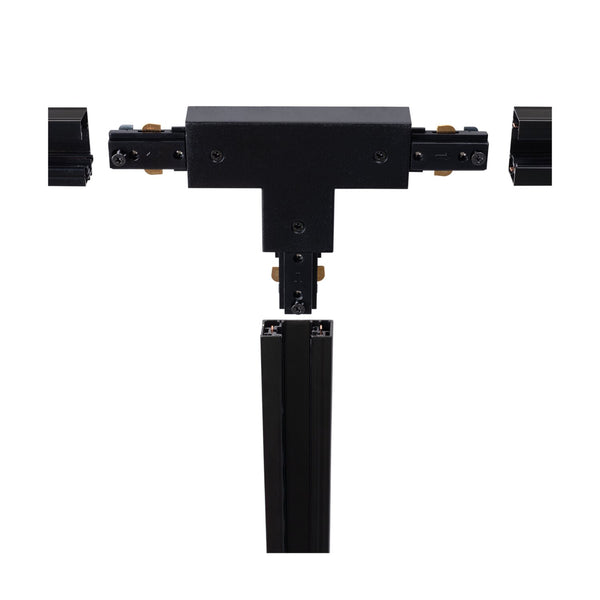

Utilisez des connecteurs en T si vous souhaitez diviser un rail en deux. En fonction du trajet de la mise à la terre, vous aurez besoin de l'un de ces quatre connecteurs : Connecteur en T : A, B, C ou D. Les connecteurs en T semblent complexes en raison des différents types de mise à la terre. Si vous n'utilisez qu'un seul connecteur en T, c'est plus simple. En fonction de la mise à la terre à gauche ou à droite de la branche du T, vous utiliserez le type A ou B. Les types C et D ne sont nécessaires que dans les configurations plus complexes et plus grandes avec plusieurs T.

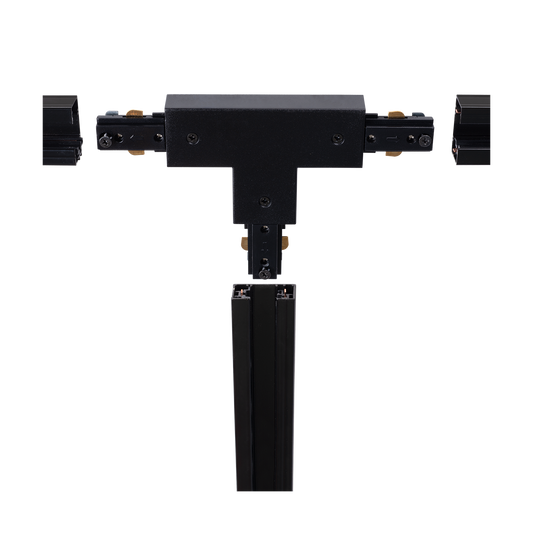

-15% Track connector Lex - T split type A
Connecteur de rail Lex - T-split | noir
Prix habituel 16,-
Prix habituel 19,- Prix de vente 16,-
-15% Track connector Lex - T split | white
Track connector Lex - T split | blanc
Prix habituel 16,-
Prix habituel 19,- Prix de vente 16,-
Étape 3 : Choisissez le nombre de spots et/ou d'adaptateurs

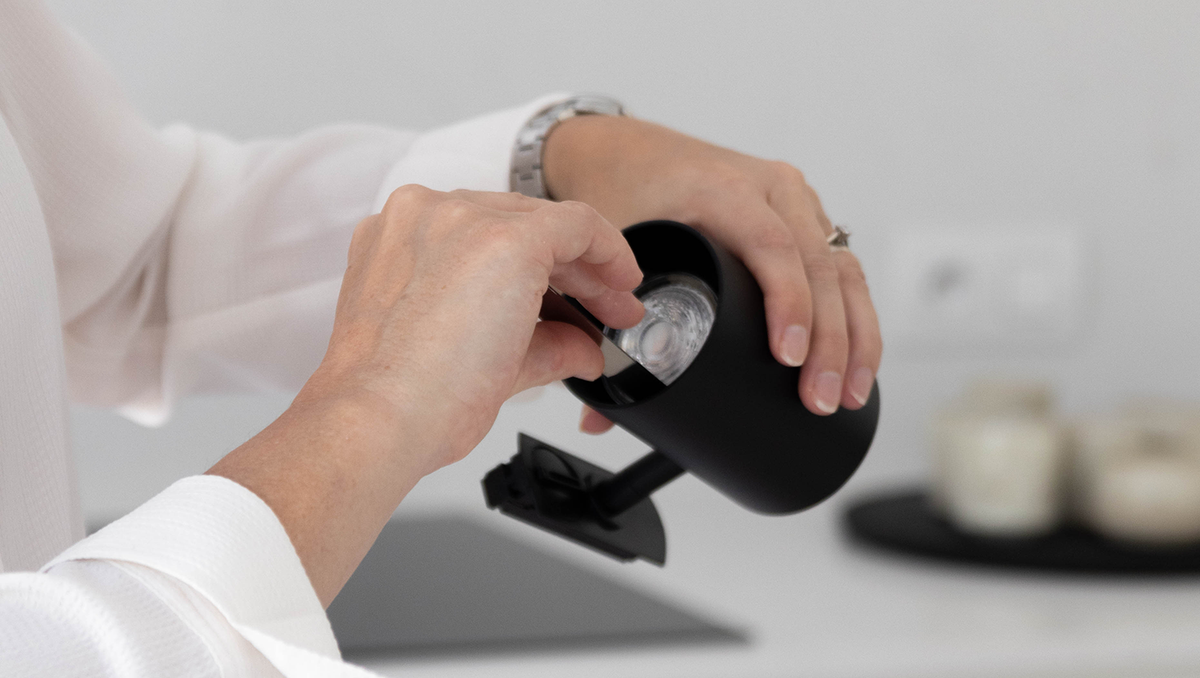

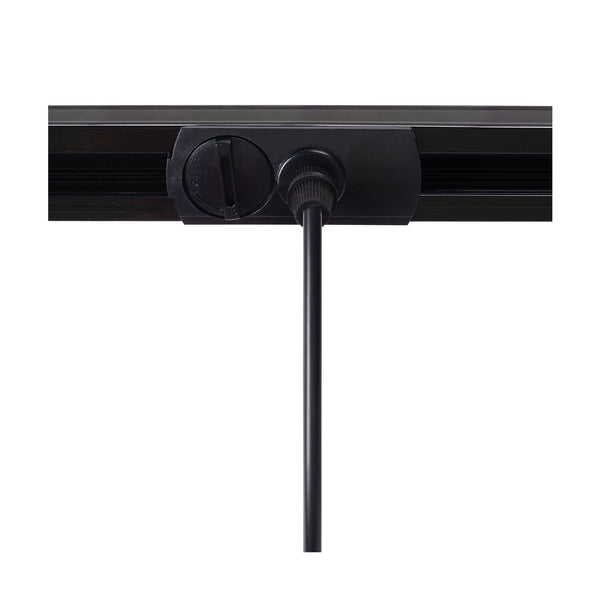

Vous pouvez fixer vos spots sur un rail. Vous devez toutefois équiper les spots d’ampoules GU10. Cela dépend toujours de l'intensité lumineuse souhaitée et de la nécessité ou non d'un système dimmable. Vous pouvez connecter un maximum de 1500 watts par configuration. Ainsi, si vos spots consomment 5 W, vous pouvez en installer 300. Le spot a un diamètre de 6,5 cm et une hauteur de 10 cm. Vous souhaitez accrocher une suspension à un rail ? C’est possible à l’aide d’un adaptateur. Il vous suffit de le clipser sur le rail. Vous devez brancher au préalable le câble d’alimentation de votre suspension sur l’adaptateur. C’est pourquoi nos adaptateurs ne sont pas livrés avec un câble distinct. Bien entendu, le poids du luminaire est limité dans ce cas.

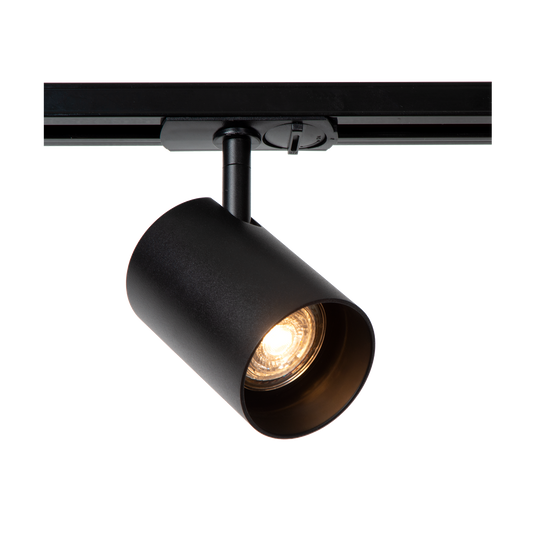

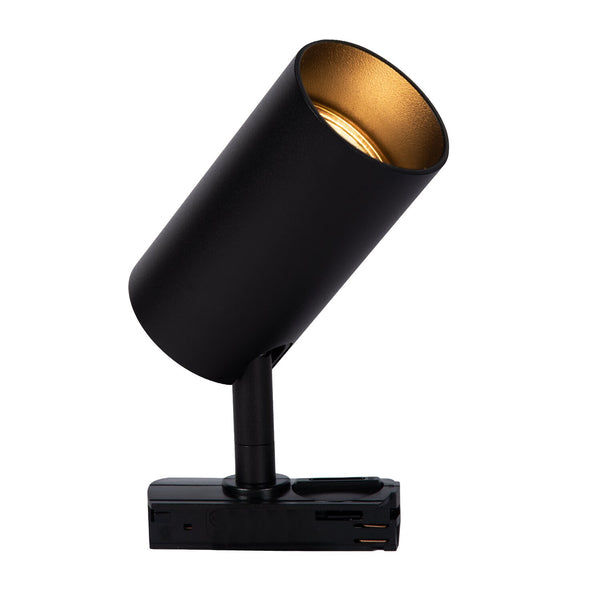

-15% Spot Axa | black
Spot Axa | noir
Prix habituel 32,-
Prix habituel 38,- Prix de vente 32,-

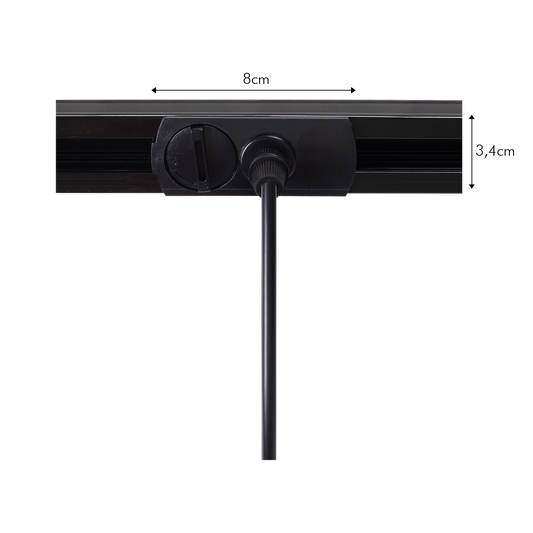

-25% Adaptor Lex without cable Adaptor Lex without cable
Adapteur Lex sans câble | noir
Prix habituel 6,-
Prix habituel 8,- Prix de vente 6,-

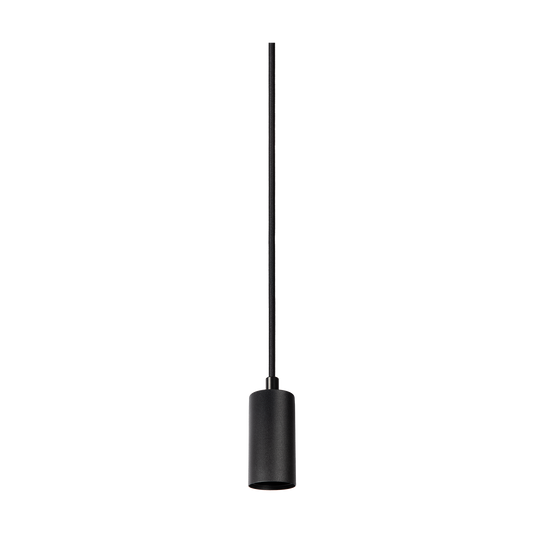

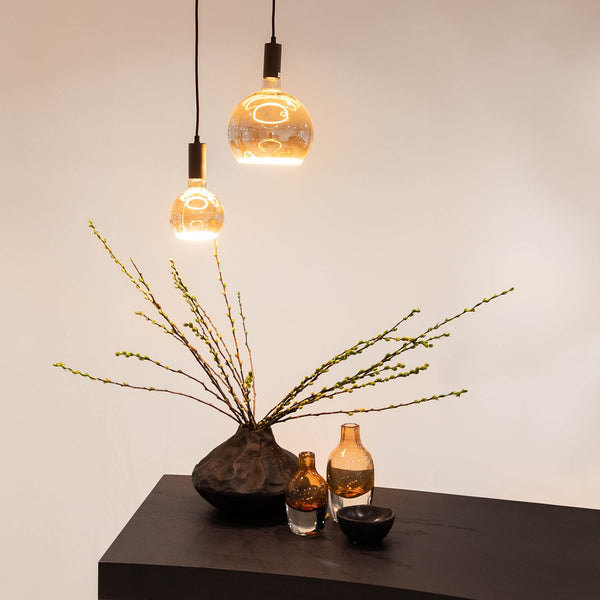

-18% BESTSELLER Pendant Freely | black
Suspension Freely | noir
Prix habituel 13,-
Prix habituel 16,- Prix de vente 13,-

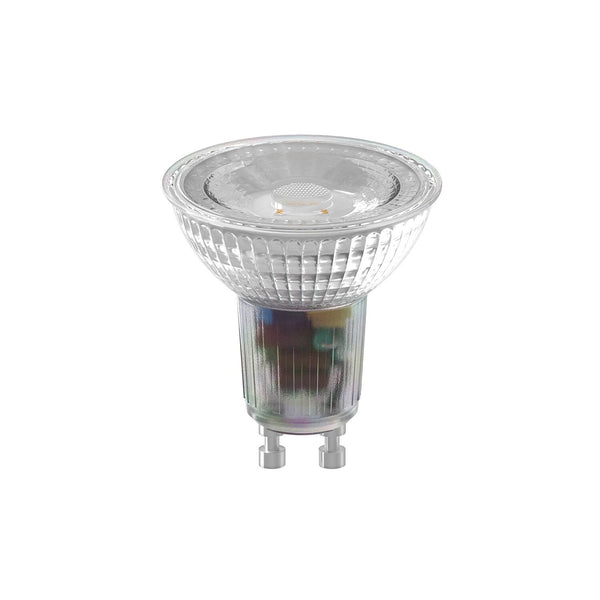

Lampe LED ‘aspect halogène’ - GU10  - Dimmable Lampe LED ‘aspect halogène’ - GU10  - Dimmable
Lampe LED ‘aspect halogène’ - GU10 - Dimmable
Prix habituel 6,50

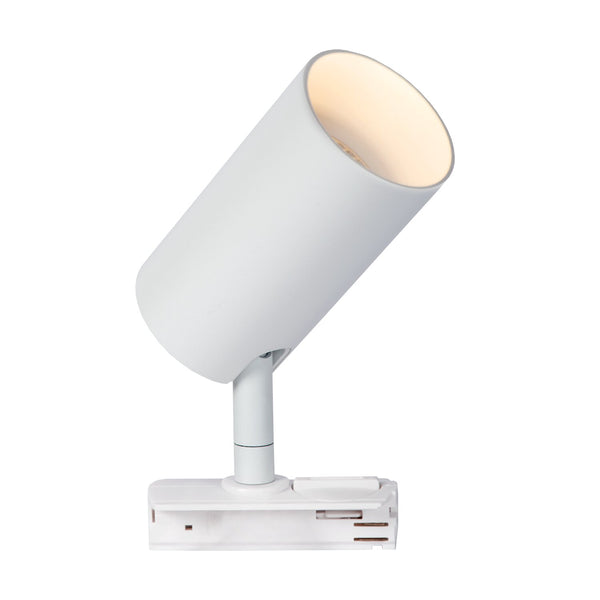

-17% NEW Spot Axa | white
Spot Axa | blanc
Prix habituel 29,-
Prix habituel 35,- Prix de vente 29,-
-25% Adaptor Lex without cable | white
Adapteur Lex sans câble | blanc
Prix habituel 6,-
Prix habituel 8,- Prix de vente 6,-
-18% BESTSELLER Pendant Freely | white
Suspension Freely | blanc
Prix habituel 13,-
Prix habituel 16,- Prix de vente 13,-
Installation de votre éclairage sur rail

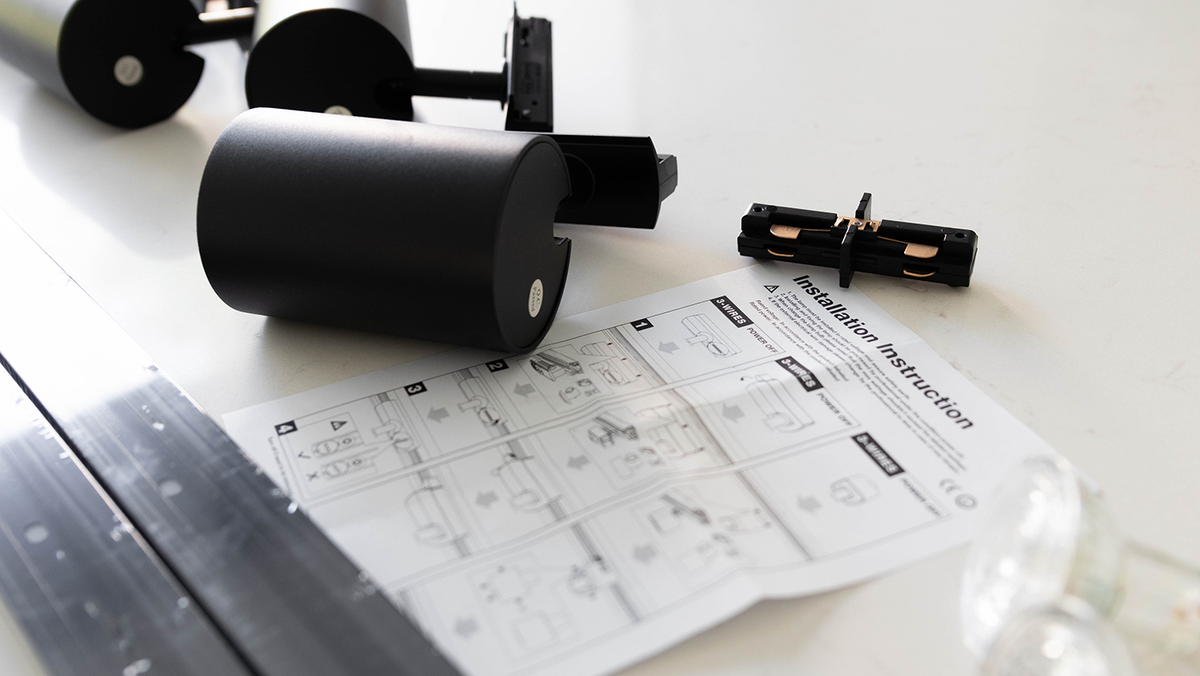

Sortez tous les éléments de la boîte et posez-les sur le sol. Gardez à l'esprit le côté où vous placerez la mise à la terre. Suivez votre schéma et n'oubliez pas qu'il s'agit d'une vue de dessus. Commencez toujours par placer l'alimentation électrique et n'oubliez pas de la mettre hors tension. Vous voulez vous assurer que vos rails sont dans la bonne direction ? Connectez l'alimentation au premier rail.

  • Unboxing

    We will show you how to unbox and install track lighting in your home or office. Track lighting is a versatile and customizable way to illuminate any space with style and functionality.

  • Instruction

    L'installation d'un éclairage sur rail n'est pas très difficile, mais elle nécessite quelques compétences et outils électriques de base. Vous aurez besoin de quelques heures pour réaliser ce projet.

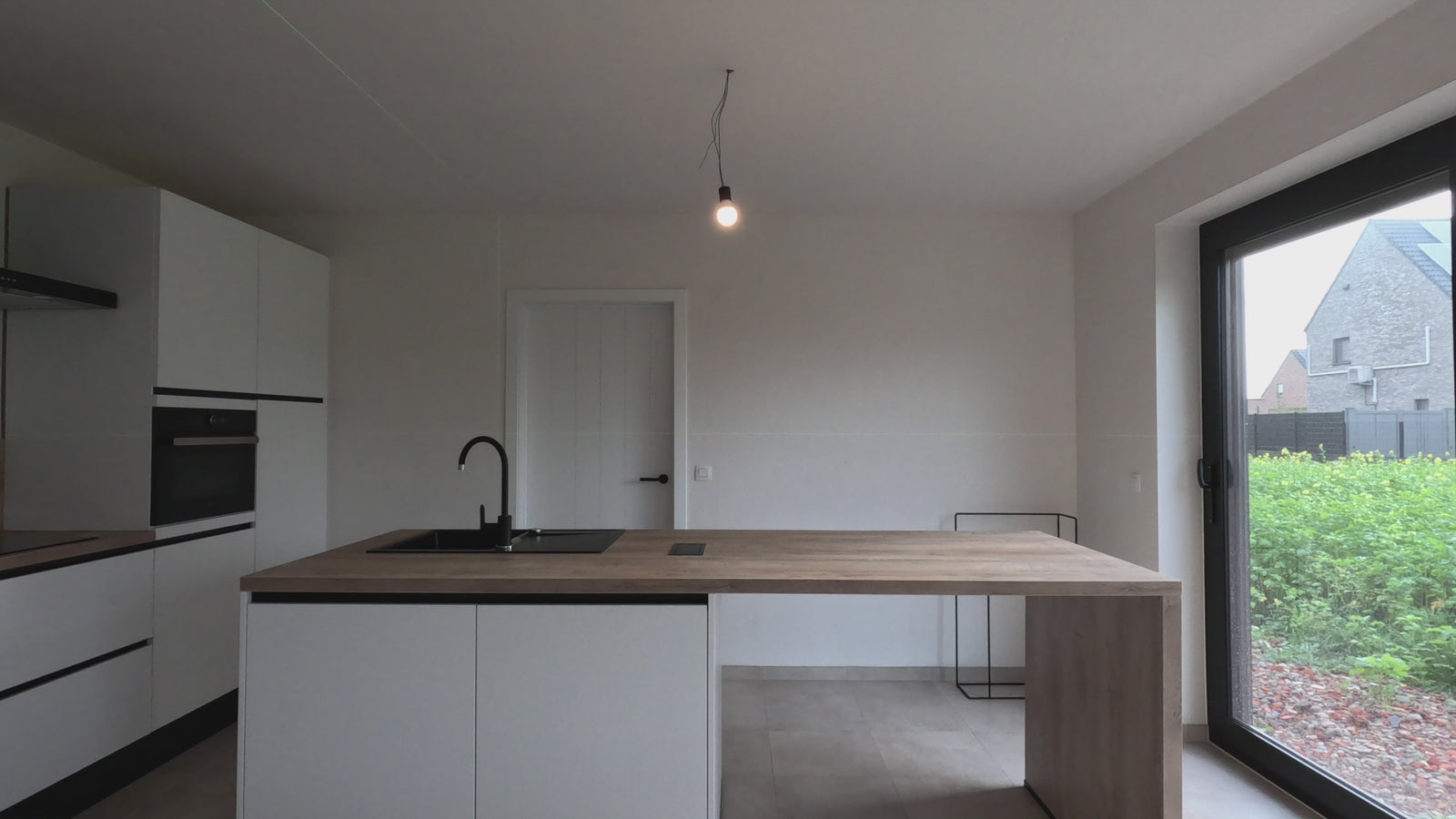

  • Préparation

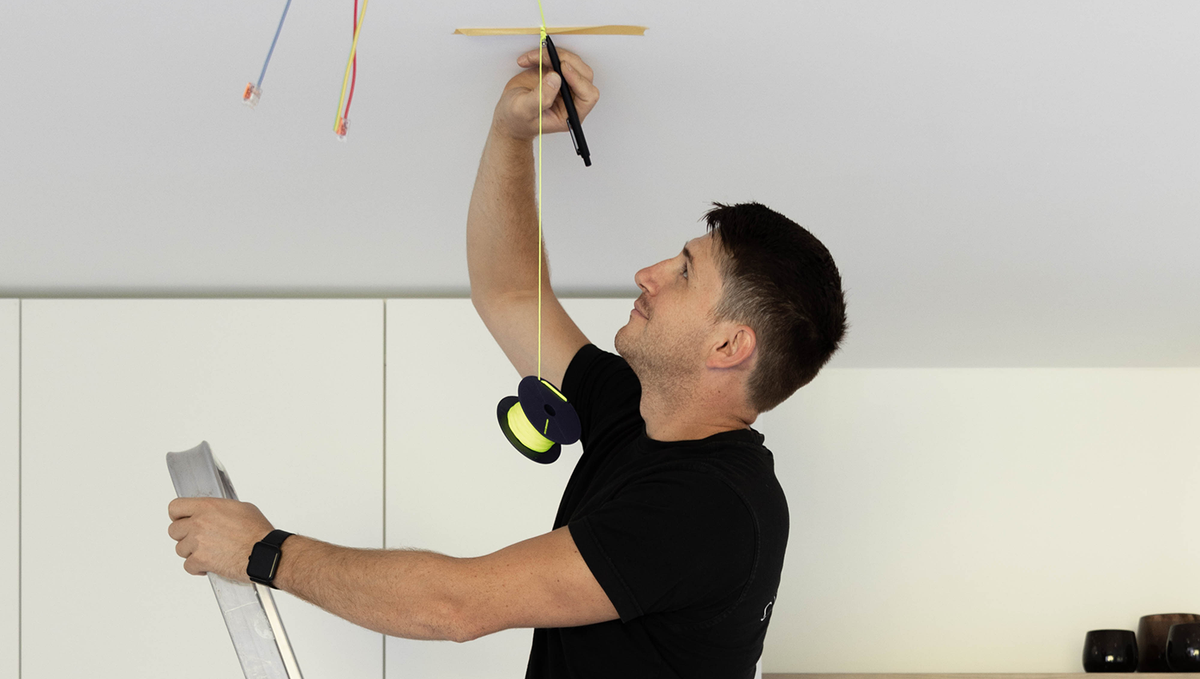

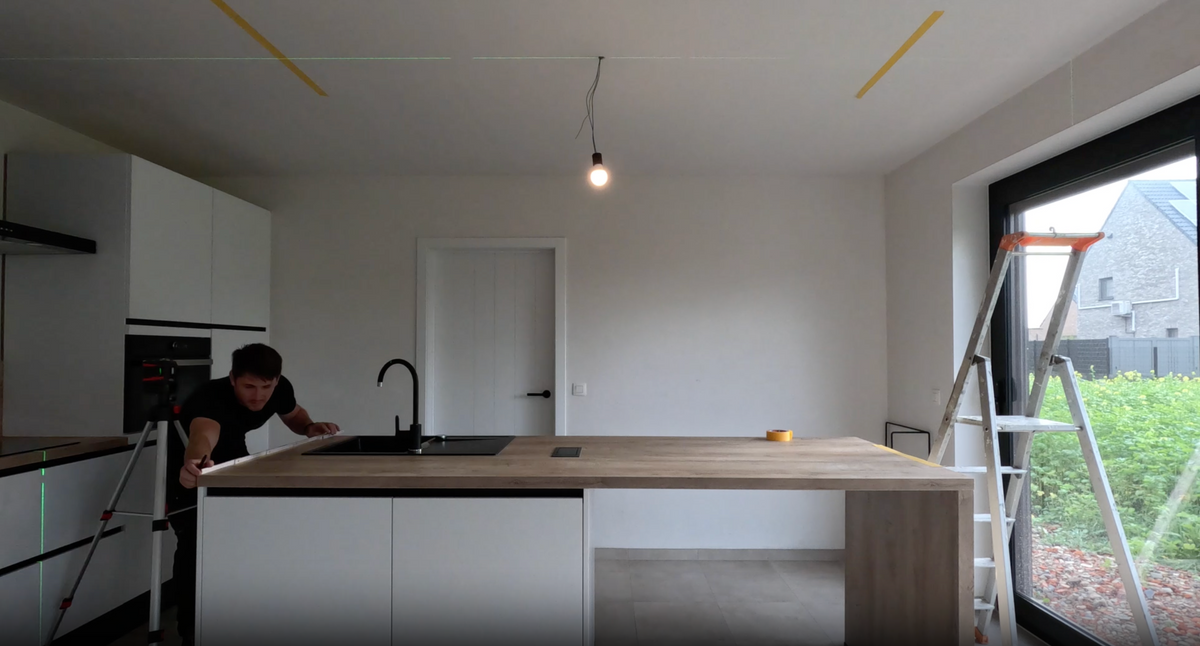

    Choisissez l'emplacement et la disposition de votre circuit. Assurez-vous que la piste est suffisamment longue pour couvrir la zone que vous souhaitez éclairer et qu'elle comporte suffisamment de luminaires pour répondre à vos besoins. Marquez l'emplacement du rail à l'aide d'un crayon. Utilisez un niveau pour vous assurer qu'il est droit et aligné avec le reste de la pièce.

  • Installation

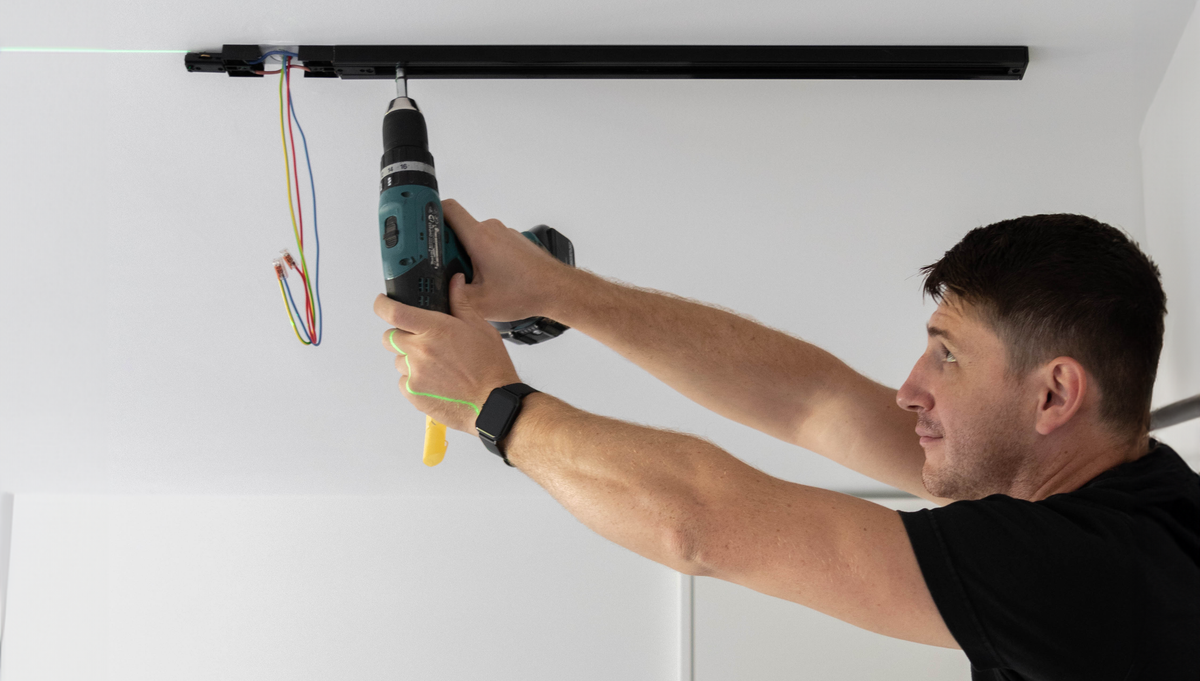

    Percez des avant-trous pour les vis de montage le long du rail. Utilisez des chevilles si vous percez une cloison sèche ou du plâtre. Fixez le rail au plafond à l'aide des vis fournies. Veillez à ce qu'il soit bien fixé et stable. Connectez les fils du rail aux fils du plafond.

  • Finition

    Installez les luminaires sur le rail. Les luminaires doivent être munis de connecteurs qui s'enclenchent dans le rail. Vous pouvez les faire glisser le long du rail et les orienter dans la direction souhaitée. Vous pouvez également choisir notre adaptateur Lex pour ajouter une lampe suspendue.

  • Résultat final

    Mettez le courant et testez votre éclairage sur rail. Profitez de votre nouveau système d'éclairage Atmooz. Vous pouvez toujours ajuster la lumière pour la diriger là où vous le souhaitez.
