Railverlichting

Railverlichting is een enorm flexibel modulair verlichtingssysteem waarmee u eenvoudig meerdere ruimtes kunt verlichten met slechts één elektrisch aansluitpunt. Vanaf dit verbindingspunt wordt een reeks sporen geconfigureerd. De sporen kunnen in een rechte lijn, onder een hoek of als T-splitsing met elkaar worden verbonden. Hierdoor kan elke hoek van de ruimte verlicht worden.

Inkorten of ingraven is niet nodig, omdat de rails aan het plafond worden gemonteerd. De rails kunnen ook worden voorzien van een pendel; handig bij zeer hoge of oneffen plafonds. De tracks kunnen zoveel plekken innemen als je wilt en ze kunnen allemaal individueel worden gekanteld. Hierdoor kunnen belangrijke ruimtes worden verlicht, zoals een eettafel, keukenwerkblad, tv-hoek, schilderij of kunstwerk. De mogelijkheden zijn eindeloos. Met behulp van een connector kunnen verschillende lichtarmaturen aan de rail worden bevestigd, zoals pendels.

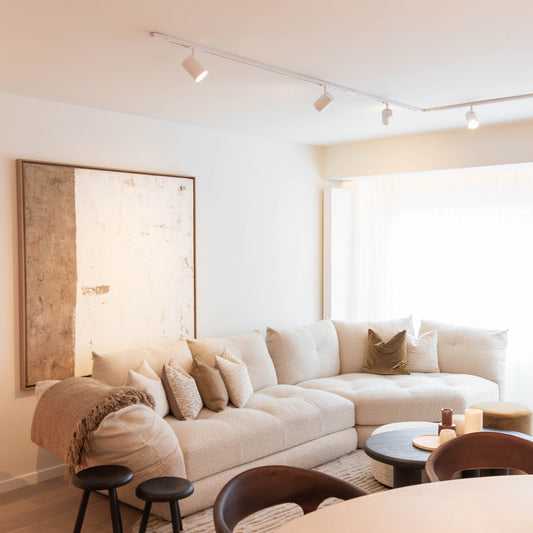

Railverlichting past in elk interieur, van industrieel tot zeer minimalistisch.

  • Unboxing

    We laten je zien hoe je railverlichting uitpakt en installeert in je huis of kantoor. Railverlichting is een veelzijdige en aanpasbare manier om elke ruimte stijlvol en functioneel te verlichten.

  • Instructies

    Het installeren van railverlichting is niet erg moeilijk, maar vereist wel wat basisvaardigheden en -gereedschap op het gebied van elektriciteit. Je hebt een paar uur van je tijd nodig om dit project te voltooien.

  • Voorbereiding

    Kies een locatie en lay-out voor je railverlichting. Zorg ervoor dat de rail lang genoeg is om het gebied te bestrijken dat je wilt verlichten en dat er genoeg armaturen op zitten voor jouw behoeften. Markeer de positie van de rails met een potlood. Gebruik een waterpas om ervoor te zorgen dat de rail recht is en uitgelijnd met de rest van de kamer.

  • Installatie

    Boor gaten voor de montageschroeven langs de rails. Gebruik ankers als je in gipsplaat of pleisterwerk boort. Bevestig de rail aan het plafond met de bijgevoegde schroeven. Zorg ervoor dat het stevig en stabiel is. Sluit de draden van de rails aan op de draden van het plafond.

  • Afwerking

    Installeer de spots op de rails. De spots moeten connectoren hebben die in de rails klikken. Je kunt ze langs de rails schuiven en aanpassen zodat ze in elke gewenste richting wijzen. Je kunt ook kiezen voor onze adapter Lex om een hanglamp toe te voegen.

  • Eindresultaat

    Schakel de stroom in en test je railverlichting. Geniet van je nieuwe verlichtingssysteem van Atmooz. Je kunt de spot altijd aanpassen om het te richten waar je het wilt.

Do it yourself? Now it's up to you!

Verschil tussen eenfasige en driefasige railverlichting

Bij eenfasige verlichting worden alle lampen tegelijkertijd aangestuurd: aan, gedimd of uit. De rails die bij een enkelfasig systeem worden gebruikt, zijn strakker en slanker dan bij een driefasig systeem. Atmooz biedt alleen het eenfasige systeem aan, omdat we ervan uitgaan dat een woning meerdere aansluitpunten per kamer heeft. Deze kan vervolgens desgewenst afzonderlijk worden aangestuurd en gedimd.

Atmooz eenfasige railverlichting is geaard. Dit is cruciaal voor de veiligheid. Sommige eenfasige systemen zijn niet geaard, dus zorg ervoor dat u op de hoogte bent van de verschillen. Een 3-fasensysteem kan verschillende groepen bevatten die afzonderlijk aangestuurd worden. De rails die voor dit systeem worden gebruikt, zijn doorgaans robuuster, dikker en duurder.

Laten we beginnen! Configureer uw eenfasige railverlichting!

Wij raden u aan een schets te maken van de gewenste configuratie. Hiervoor is het handig om precies te weten uit welke componenten de railverlichting bestaat. Download onze Track Lighting e-book hierboven voor een volledig overzicht en uitleg. Zodra uw schets klaar is, kijken de verlichtingsexperts van onze Track Lighting Service naar de beste kant voor de aarding. Zodra dit is gebeurd, kun je in drie eenvoudige stappen het aantal tracks, voeding, connectoren en spots toevoegen.

Waar is de aarding?

Alle componenten van een railverlichtingssysteem bevatten geleiders en aarding. De aarding bevindt zich aan één kant van de rail en daarom is het in uw configuratie belangrijk om te weten aan welke kant de aarding zit. U moet hier vanaf het begin rekening mee houden bij het bepalen van uw configuratie, zodat u er zeker van bent dat u de juiste componenten bestelt. Dit is vooral belangrijk voor de L-vormige en T-split-connectoren. Bij het configureren van een rechte rail zonder hoeken hoeft u geen rekening te houden met aarding.

Stap 1: Kies je track en voeding

Elke rail meet 143 cm zonder afstandhouders of eindkap. Aan het uiteinde van een configuratie wordt één eindkap gemonteerd. Deze eindkap wordt standaard meegeleverd en kan niet apart besteld worden. Een rail kan met een ijzerzaag worden ingekort tot een formaat naar keuze. Elke rail is aan één zijde voorzien van aarding. Kies de bijhorende voeding. Bij een ‘dubbele voeding’ hoeft u hiermee geen rekening te houden. Bij een enkele voeding moet je kiezen of de aarding links of rechts moet gebeuren.

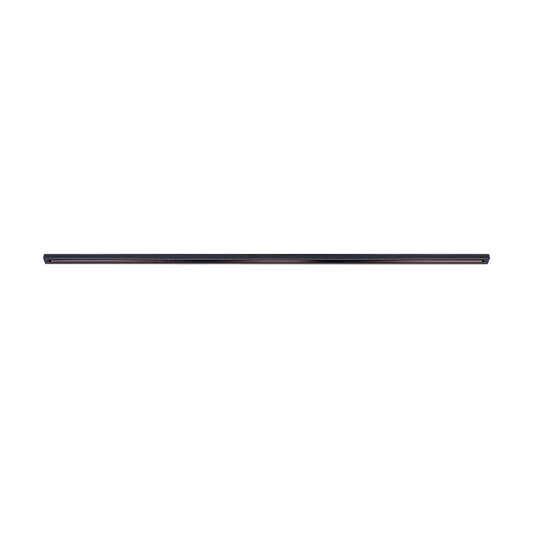

Track rail Lex 143 cm - 1 fase | black
Track rail Lex 143 cm - 1 fase | zwart
Normale prijs 45,-

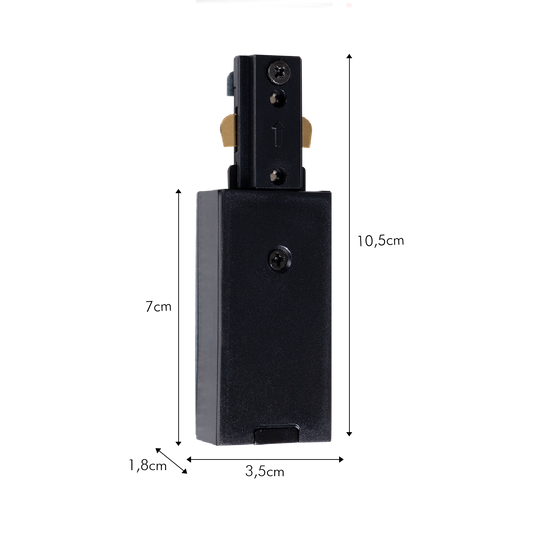

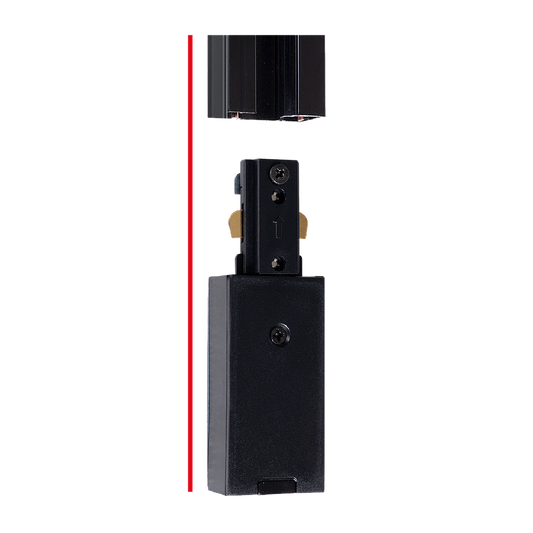

Track feeder Lex single - left
Track voeding Lex Enkel - links
Normale prijs 8,-

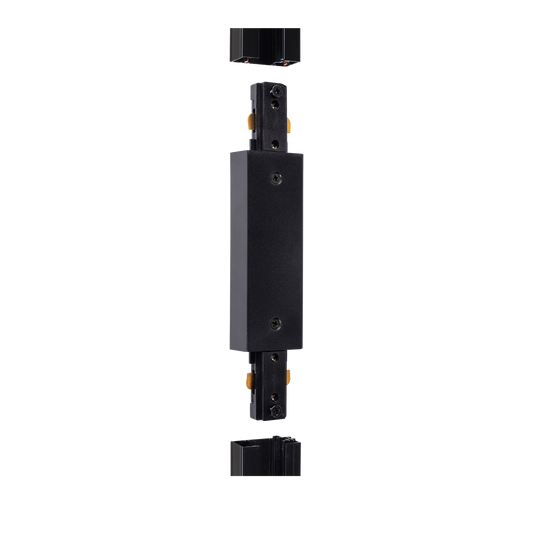

Track feeder Lex double
Track voeding Lex Dubbel | zwart
Normale prijs 8,-

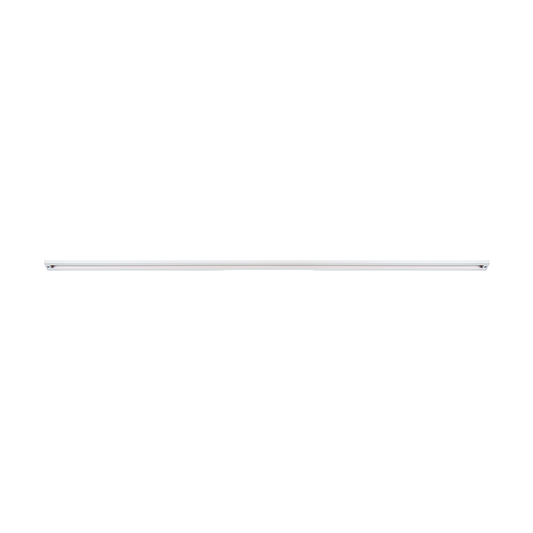

Track rail Lex 143 cm - 1 fase | white
Track rail Lex 143 cm - 1 fase | wit
Normale prijs 45,-

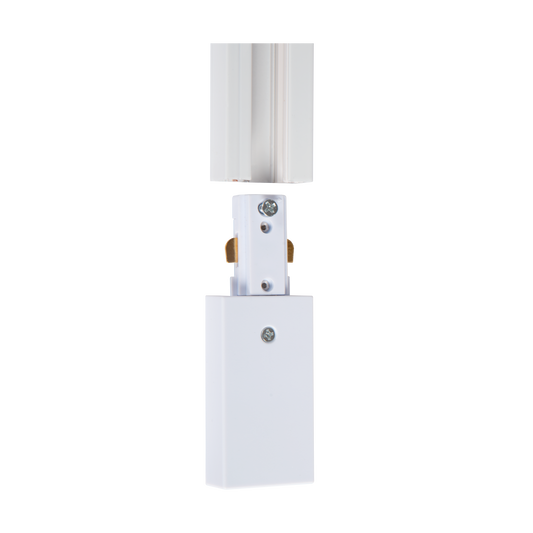

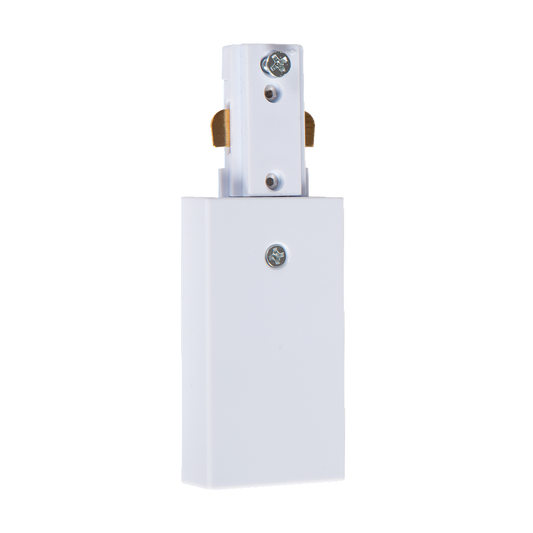

Track feeder Lex single | white
Track voeding Lex Enkel | wit
Normale prijs 8,-

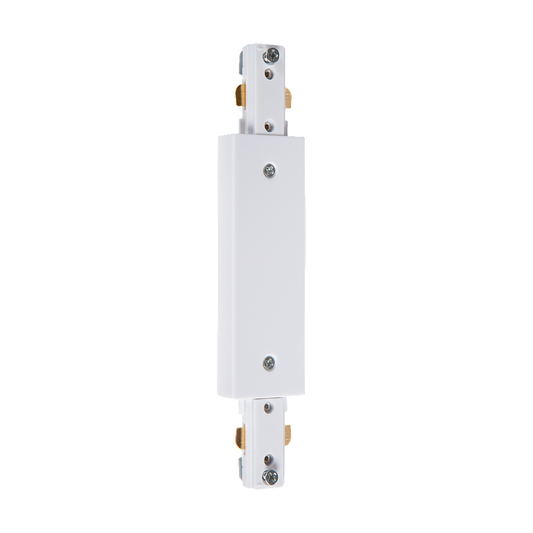

Track feeder Lex double | white
Track voeding Lex Dubbel | wit
Normale prijs 8,-
Stap 2: Verbind de sporen met behulp van connectoren

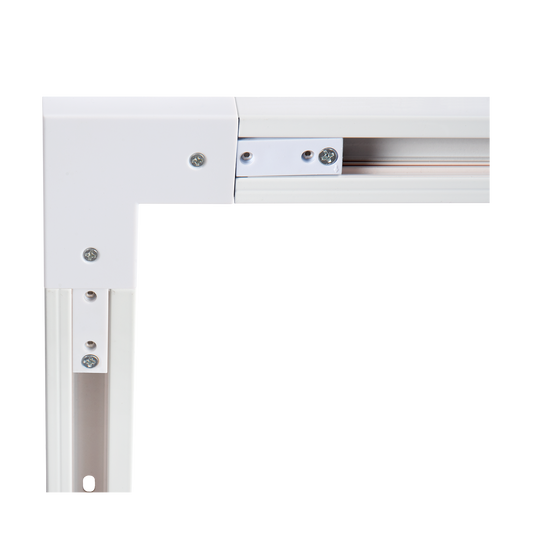

In deze tweede stap wordt beschreven hoe u de rails met de connectoren verbindt. De meest voorkomende connectoren zijn 'recht' of L-vormig. Een 'rechte' connector wordt gebruikt om twee rails in een rechte lijn met elkaar te verbinden. Deze connector vergroot uw configuratie met 0,5 cm. Gebruik L-vormige connectoren om een ​​hoek van 90 graden naar links of naar rechts te creëren. Er zijn twee soorten L-vormige connectoren: buiten en binnen. Eén hiervan is nodig, afhankelijk van hoe uw aarding verloopt. Een L-vormige connector voegt 7 cm toe aan elke kant van uw configuratie.

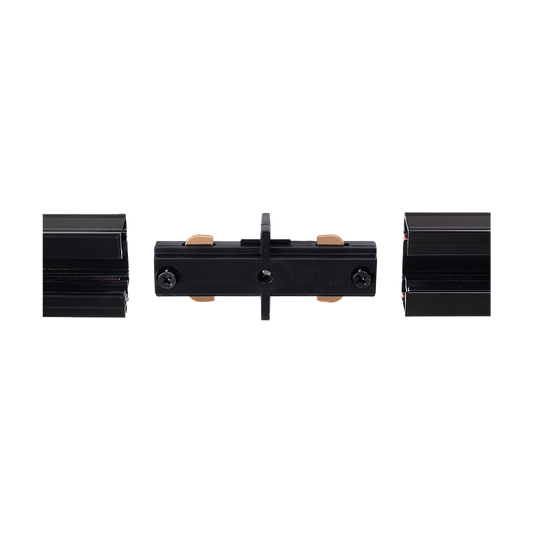

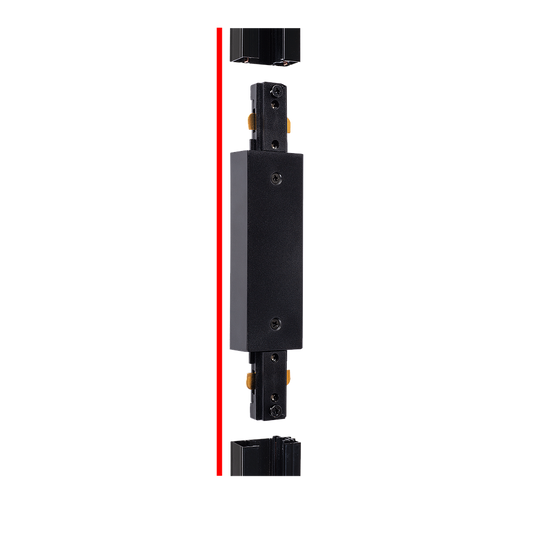

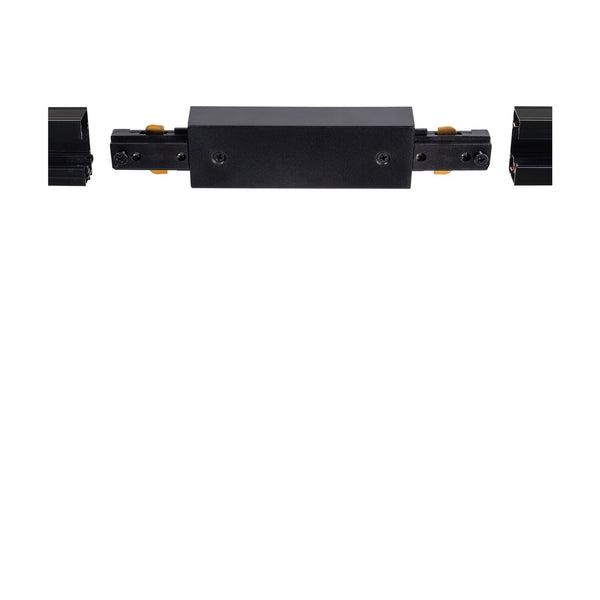

Track connector Lex - straight
Track connector Lex - recht | zwart
Normale prijs 6,-

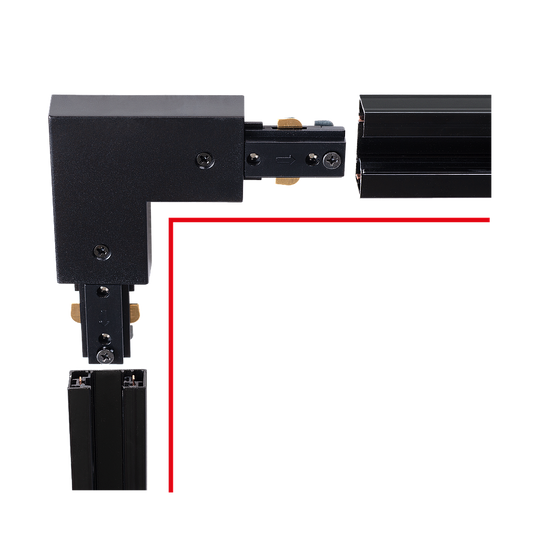

Track connector Lex - L shape inside
Rail connector Lex - hoek L&R | zwart
Normale prijs 10,-

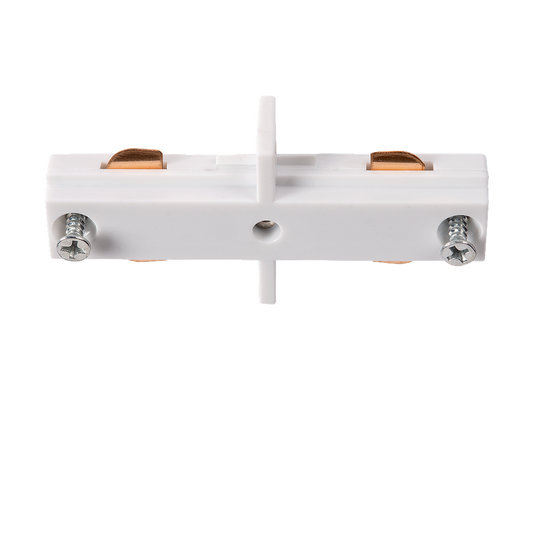

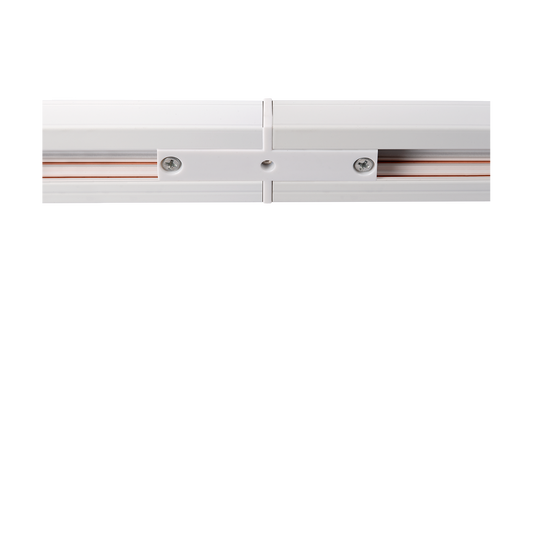

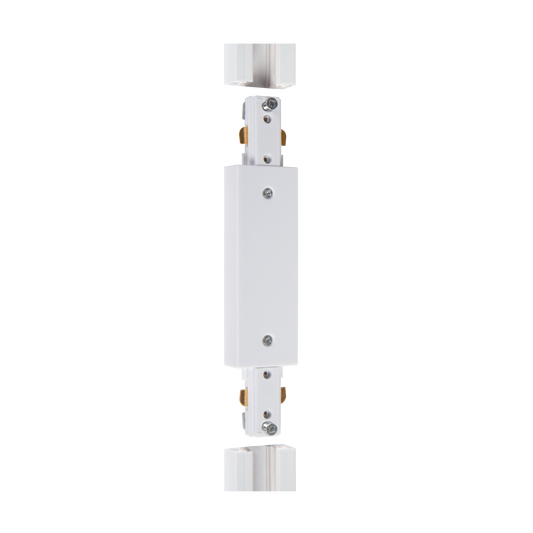

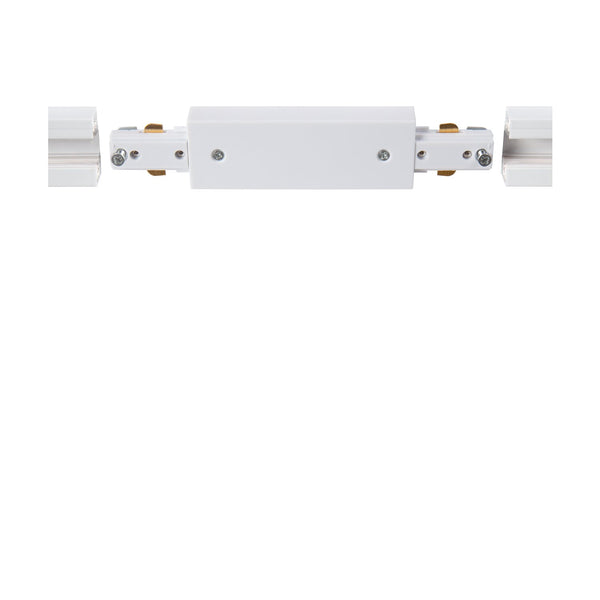

Track connector Lex - straight | white
Track connector Lex - recht | wit
Normale prijs 6,-

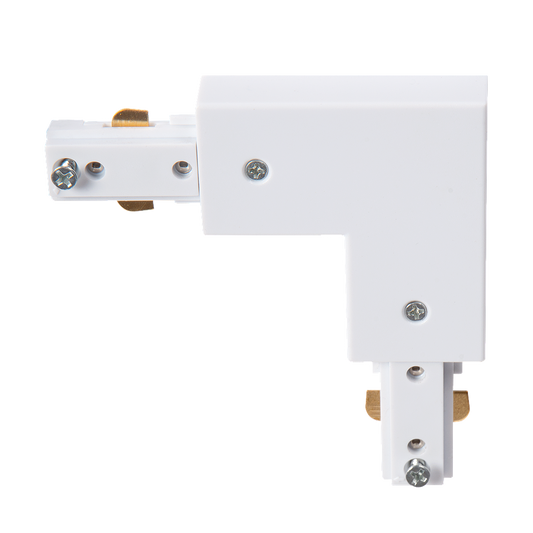

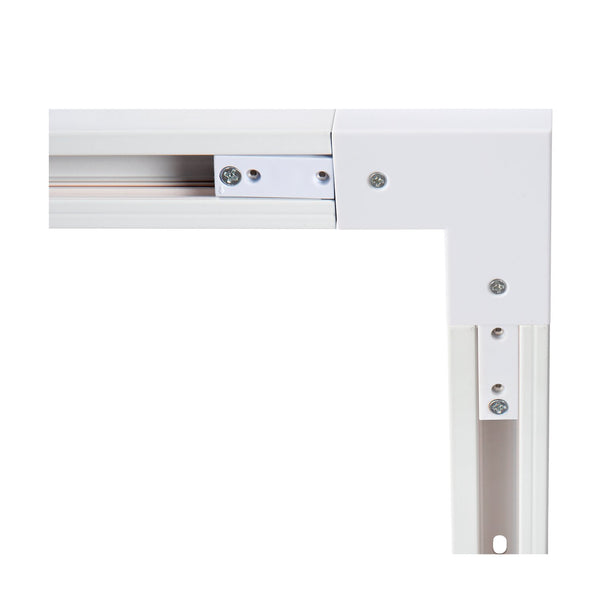

Track connector Lex - L/r shape duo | white
Rail connector Lex - L vorm duo | wit
Normale prijs 8,-

Gebruik T-split connectoren om een ​​spoor in twee delen te splitsen. Afhankelijk van hoe de aarding verloopt, is een van de volgende vier componenten nodig: T-split: A, B, C of D. T-split connectoren lijken ingewikkeld vanwege de verschillende aardingstypen. Dit is eenvoudiger als er slechts 1 T-splitsing wordt gebruikt. Afhankelijk van de aarding links of rechts op de poot van de T wordt type A of B gebruikt. Type C en D worden alleen gebruikt in complexere en grotere configuraties met meerdere T-splitsingen.

Track connector Lex - T split type A
Track connector Lex - T-split type A
Normale prijs 19,-

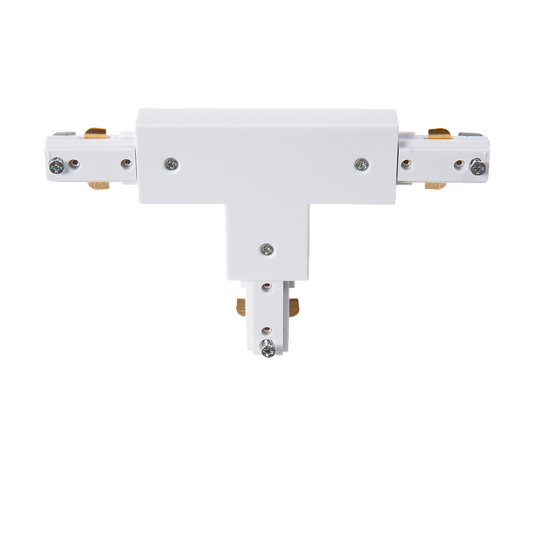

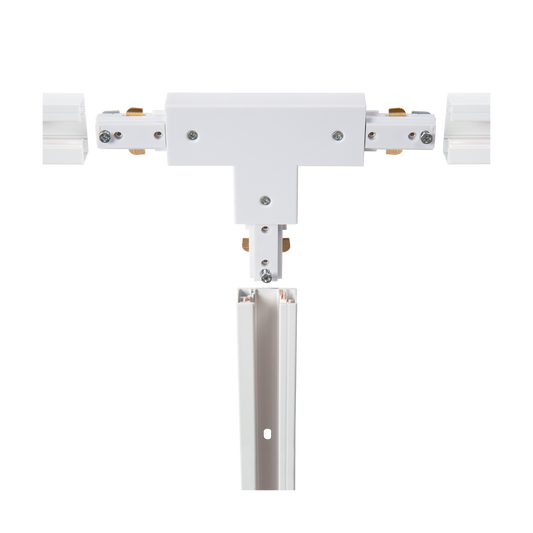

Track connector Lex - T split | white
Track connector Lex - T split | wit
Normale prijs 19,-
Stap 3: Kies het aantal spots en/of adapters

Aan een track kunnen spots worden toegevoegd. Voor de spots zijn GU10-lampen nodig (niet meegeleverd). Dit is altijd afhankelijk van de gewenste helderheid en of ze wel of niet over een dimmerfunctie moeten beschikken. Elke configuratie kan een belasting van maximaal 1500 watt dragen. Als uw spots bijvoorbeeld 5W verbruiken, kunt u 300 spots toevoegen. De spot heeft een diameter van 6,5 cm en is 10 cm hoog. Wilt u een hanger aan een track toevoegen? Dit is mogelijk met behulp van een adapter. De adapter wordt op de rail geklikt. Eerst moet de voedingskabel van de hanger op de adapter worden aangesloten. Om deze reden worden onze adapters niet geleverd met een aparte kabel. Let op: er geldt een beperking op het gewicht van de armatuur.

Spot Axa | black
Spot Axa | zwart
Normale prijs 35,-

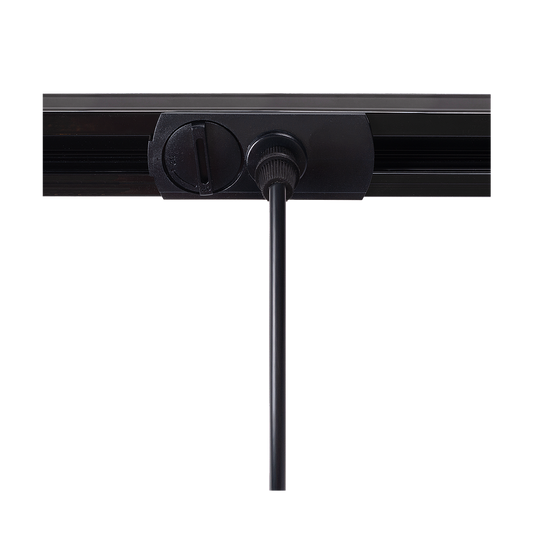

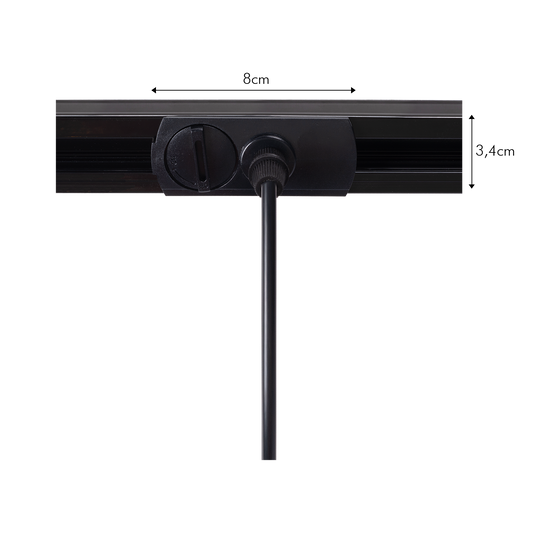

Adaptor Lex without cable Adaptor Lex without cable
Adapter Lex zonder kabel | zwart
Normale prijs 8,-

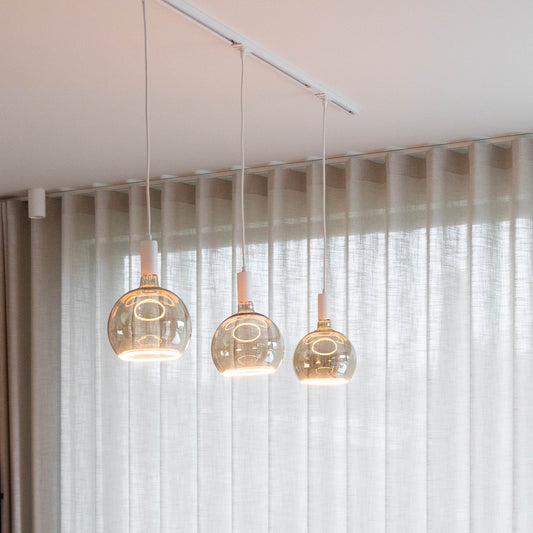

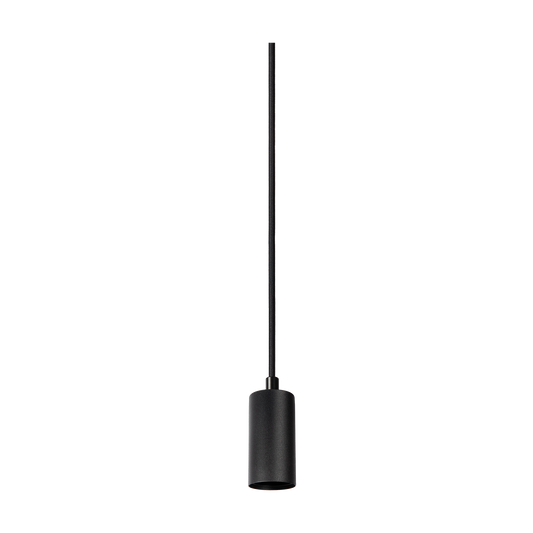

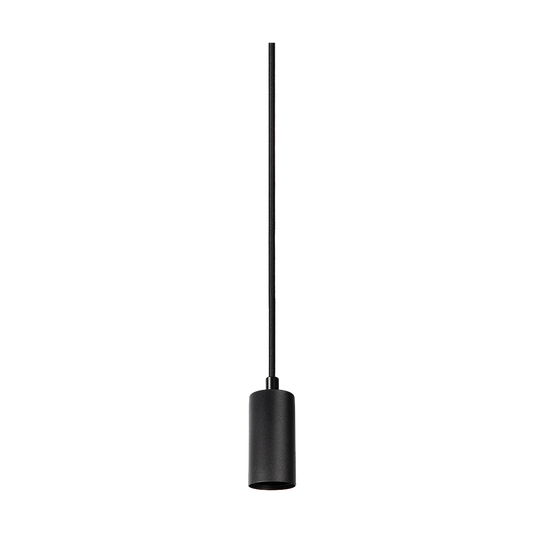

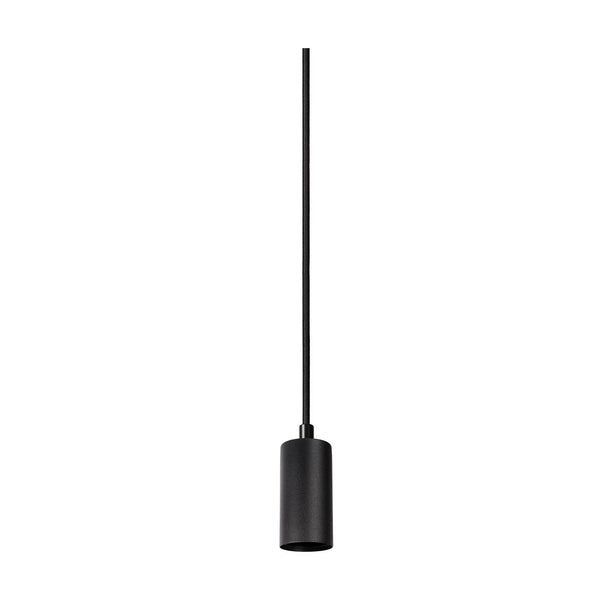

BESTSELLER Pendant Freely | black
Hanglamp Freely | zwart
Normale prijs 16,-
Lamp LED 'halogen look' - GU10  - Dimbaar Lamp LED 'halogen look' - GU10  - Dimbaar
Lamp LED 'halogen look' - GU10 - Dimbaar
Normale prijs 6,50

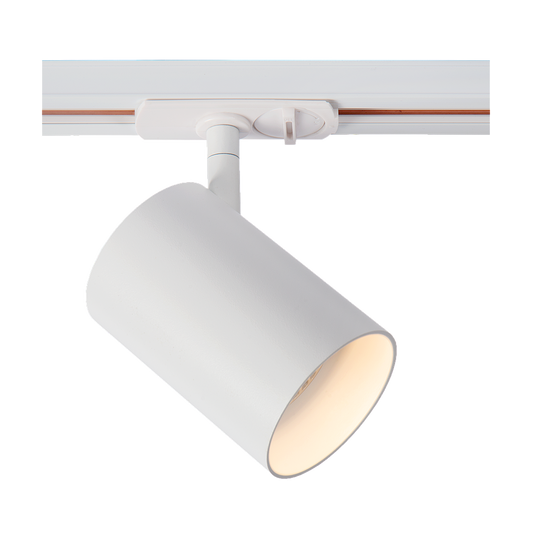

NEW Spot Axa | white
Spot Axa | wit
Normale prijs 35,-

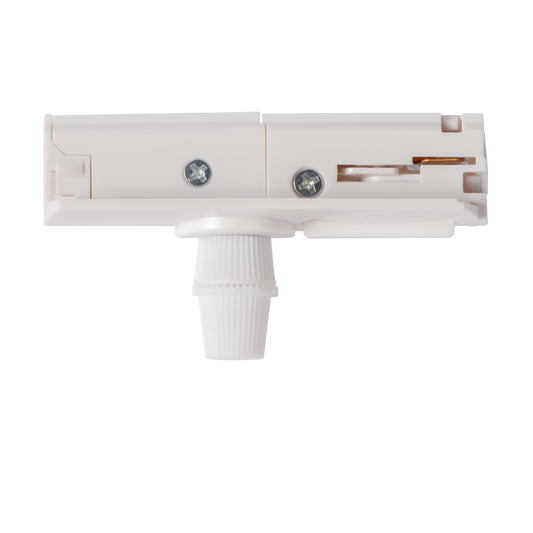

Adaptor Lex without cable | white
Adapter Lex zonder kabel | wit
Normale prijs 8,-

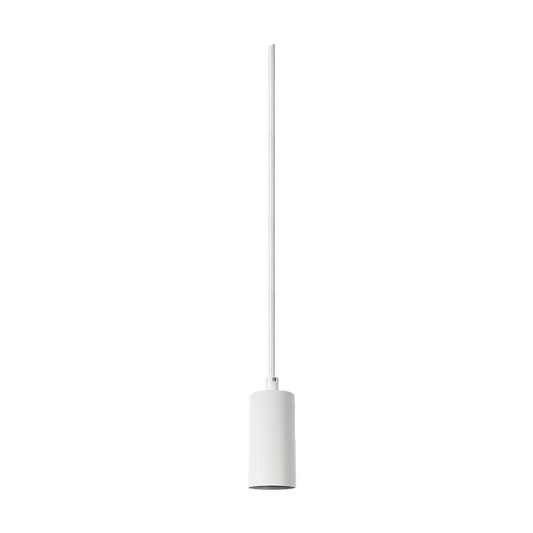

BESTSELLER Pendant Freely | white
Hanglamp Freely | wit
Normale prijs 16,-
Installatie van railverlichting

Haal alle onderdelen uit de doos en plaats ze op de vloer. Vergeet niet om de aarding aan de juiste kant te plaatsen. Volg je schets en houd er rekening mee dat dit een bovenaanzicht is. Begin altijd met het installeren van de voeding en vergeet niet de stroom uit te schakelen. Om er zeker van te zijn dat de rails in de goede richting staan, sluit u de stroom aan op de eerste track.
